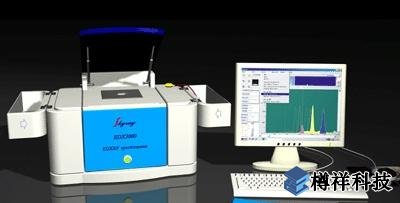

據統計在滑油光譜儀的維修案例中，油樣不能激發占到70%，是非常典型的故障。激發時，按下激發按鈕，激發控制板會給光源板一個光信號，光源板接收到光信號后會給點火變壓器提供110V電壓，點火變壓器產生***壓通過輔助間隙擊穿空氣將電壓傳送到棒電極與盤電極之間。

　　分析可能造成此故障現象的原因有：***頻***壓保險燒斷;輔助間隙距離發生變化;點火變壓器故障;光源板故障。

　　排查儀器右邊2A和5A的保險，由于激發時候通過***頻***壓，并且產生很大的熱量。通常燒保險的可能性比較大。測量結果：保險完好。檢查輔助間隙，輔助間隙是為調節激發源的操作頻率而裝備的。它與分析通道串聯，間隙距離是3.25mm，距離的遠近影響光源的激發，距離近會產生激發一段時間后停止激發的現象;距離遠會產生兩種情況，一種是無法激發，另一種是雖然激發，但需要擊穿空氣能量比正常值要大很多倍，容易燒壞和它串聯在一起的元器件。測量結果，間距正常。

　　檢查點火變壓器，點火變壓器輸入110V，輸出11000V。測量點火變壓器的輸人電壓、輸出電壓(由于輸出電壓過***無法直接測量，這時就要調節***壓變壓器控制回路里的滑動變阻器，將滑動變阻器的旋鈕調整到0的位置才能對輸出電壓進行測量，這時的輸出電壓應為110V)。有輸入電壓，無輸出電壓說明點火變壓器損壞。無輸入電壓說明光源板有故障。測量結果;沒有輸入電壓。

　　檢查光源板，光源板為點火變壓器提供110V電源。光源板的工作條件：按下激發啟動按鈕，激發控制板通過廣島纖維會給光源板一個光信號，光源板接收到光信號就能工作。***先檢查光導纖維，用手電筒照射光詳纖維的一端，看另一端有無光量。再檢測激發控制板，將光導纖維取下，按下激發起動按鈕，看激發控制板上光導纖維底座有無光亮輸出。經科學嚴格的檢測證明激發控制板和光導纖維完好，由此可判斷是光源板出現故障。
